Dettagli:
|
| Product name: | Pneumatic Spot Welder | Application: | Spot Welding Machine |
|---|---|---|---|
| Function: | Sheet Metal Spot Weldinng | Machine type: | Resistance Welding Machine |
| Feature: | Stationary Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificazione: | CE |
| Evidenziare: | Saldatore a punti pneumatico di CC,Saldatore a punti pneumatico del perno,saldatrice di CC di CA 100kva |
||

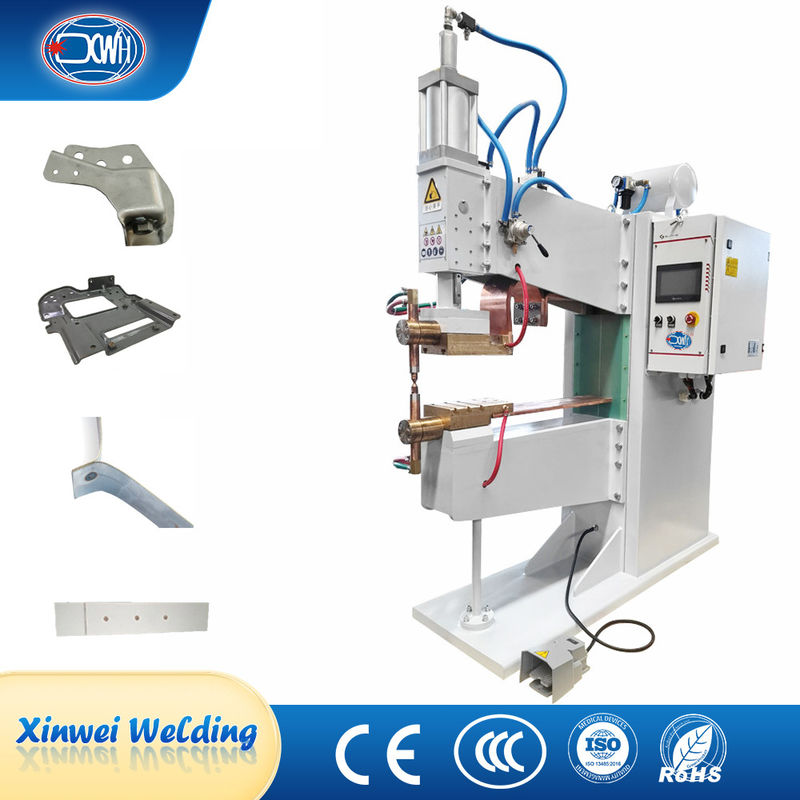

Scaldaia a filo di acciaio a filo di acciaio a punto singolo
Descrizione del prodotto
La macchina di saldatura a punto di proiezione a punto fisso della serie DTN è una macchina di saldatura a doppio scopo prodotta dalla nostra azienda, utilizzata principalmente per la saldatura di acciaio a basso tenore di carbonio, acciaio inossidabile,e alcuni metalli non ferrosi. Può anche ottenere la saldatura tra piastre, tra piastre e noccioline e bulloni di saldatura a proiezione.
Parametri tecnici
| Articoli Modelli | DN ((B) - 100 | DN(B)-160 | DN(B)-200 | DN(B)-250 |
| Potenza nominale (KVA) | 100 | 160 | 200 | 250 |
| Input di potenza (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente di cortocircuito massima (KA) | 30 | 35 | 40 | 45 |
| Ciclo di lavoro (%) | 50 | 50 | 50 | 50 |
| Forza massima ((N) | 6000 | 6000 | 10000 | 15000 |
| Lunghezza dell'elettrodo ((MM) | 450 | 450 | 450 | 500 |
| Corso di lavoro ((MM) | 80 | 80 | 80 | 80 |
| Consumo di raffreddamento ((L/min) | 20 | 20 | 20 | 20 |
| Capacità massima di saldatura (MM) | 3.0+3.0 | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Caratteristiche
1. Corpo: realizzato in piastre d'acciaio che sono piegate e saldate nel loro insieme, con buona rigidità, alta resistenza, struttura ragionevole e bell'aspetto.
2. Meccanismo di pressione di saldatura: adozione di componenti ADK, di qualità affidabile e stabile; il cilindro adotta una canna di cilindro in lega di alluminio, con una superficie resistente all'usura e una lunga durata di vita;Il tratto di lavoro è regolabile, utilizzando rotaie lineari di guida per la guida, con elevata precisione e lunga durata di vita.
3. trasformatore di saldatura: il trasformatore di saldatura è un tipo di guscio a tre fasi, sigillato a vuoto con resina epossidicacon la bobina primaria costituita da un avvolgimento a disco e la bobina secondaria costituita da un tubo rettangolare appositamente realizzato che funge anche da dispositivo di raffreddamento dell'acqua.
4. sistema di circuito dell'acqua (raffreddamento): c'è un tubo principale di entrata e di uscita nella parte posteriore della saldatrice.l'acqua entra nel blocco di distribuzione ed è divisa in cinque canali: due canali sono collegati al condotto idrico del trasformatore di saldatura per raffreddare i due trasformatori;Un modo è collegato all'ugello di ingresso dell'acqua del regolatore di frequenza intermedia (installato nello strato inferiore del corpo) per raffreddare il regolatore di frequenza intermediaUn modo è collegato al braccio di saldatura dell'elettrodo superiore e al tubo di entrata dell'acqua della testa del corpo dell'elettrodo superiore,e l'altro modo è collegato al braccio di saldatura dell'elettrodo inferiore e corpo della testa dell'elettrodo inferiore tubo di entrata dell'acqua.

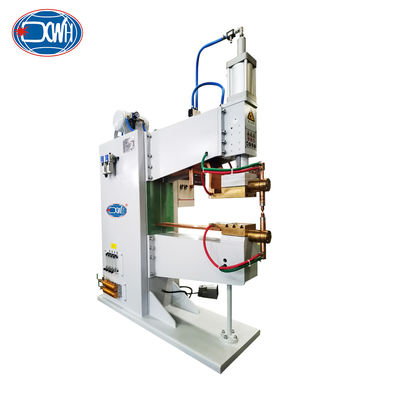

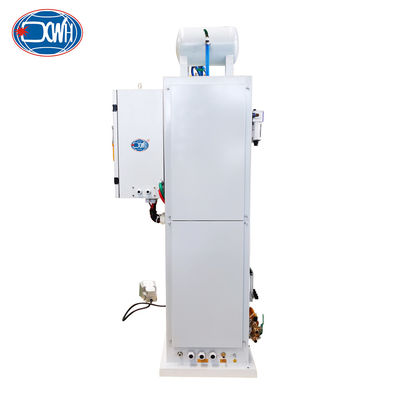

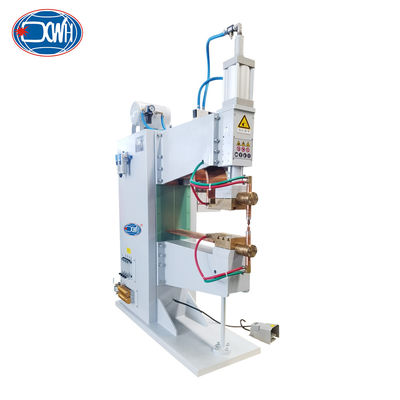

Struttura del prodotto
Dettagli
Immagini
Applicazione
