Dettagli:
|
| Product name: | Nut Spot Welder Machine | Application: | Spot Welding Machine |
|---|---|---|---|
| Function: | Sheet Metal Spot Weldinng | Machine type: | Resistance Welding Machine |
| Type: | Manual Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificazione: | CE |
| Evidenziare: | Saldatrice fissa del punto di alluminio,Saldatori a punti di resistenza di CNC,Saldatrice fissa di resistenza di CNC |
||

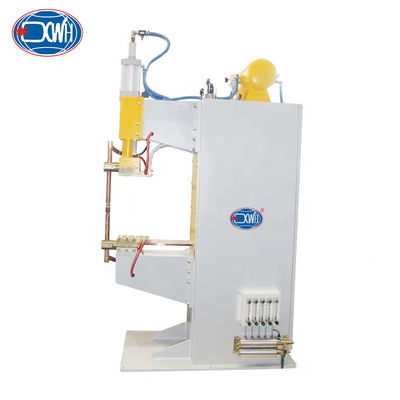

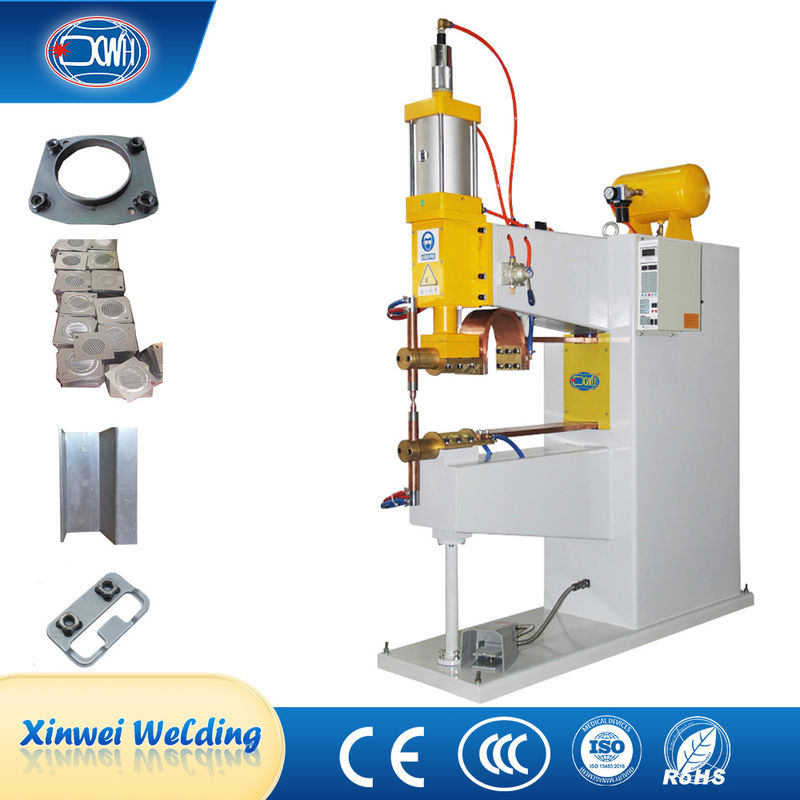

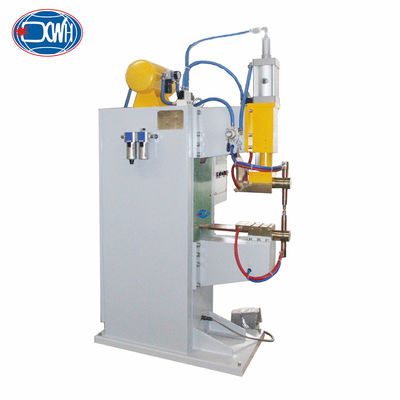

Cnc resistenza in acciaio inossidabile alluminio punto fisso saldatura macchina punti saldatori
Descrizione del prodotto
La macchina di saldatura a punto di proiezione a punto fisso della serie DTN è una macchina di saldatura a doppio scopo prodotta dalla nostra azienda, utilizzata principalmente per la saldatura di acciaio a basso tenore di carbonio, acciaio inossidabile,e alcuni metalli non ferrosi. Può anche ottenere la saldatura tra piastre, tra piastre e noccioline e bulloni di saldatura a proiezione.
Parametri tecnici
| Articolo/Modello | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potenza nominale al 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potenza primaria nominale | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltaggio secondario | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequenza nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente di cortocircuito massima | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Potenza di saldatura massima | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Gola | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce agli elettrodi | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Corso di lavoro | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo di acqua di raffreddamento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elettrodi | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armi | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Piastra di fissaggio di proiezione | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacità di saldatura Acciaio A3 | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
Caratteristiche
1. Corpo: realizzato in piastre d'acciaio che sono piegate e saldate nel loro insieme, con buona rigidità, alta resistenza, struttura ragionevole e bell'aspetto.
2. Meccanismo di pressione di saldatura: adozione di componenti ADK, di qualità affidabile e stabile; il cilindro adotta una canna di cilindro in lega di alluminio, con una superficie resistente all'usura e una lunga durata di vita;Il tratto di lavoro è regolabile, utilizzando rotaie lineari di guida per la guida, con elevata precisione e lunga durata di vita.
3. trasformatore di saldatura: il trasformatore di saldatura è un tipo di guscio a tre fasi, sigillato a vuoto con resina epossidicacon la bobina primaria costituita da un avvolgimento a disco e la bobina secondaria costituita da un tubo rettangolare appositamente realizzato che funge anche da dispositivo di raffreddamento dell'acqua.
4Sistema di circolazione dell'aria (presurizzazione): il sistema di circolazione dell'aria (presurizzazione) è composto da filtro dell'aria compressa, valvola riduttrice della pressione, barometro, atomizzatore di olio, valvola di aria elettromagnetica,Interruttore cilindrico e pedale a piedi, ecc. In base alle diverse esigenze dell'utente, non può esserci un movimento ausiliario o un movimento ausiliario controllato meccanicamente o elettricamente.
Struttura del prodotto
Immagini
Applicazione
