Dettagli:
|
| Product Name: | Small Portable Welding Machine | Function: | Resistance Spot Welding |
|---|---|---|---|
| Machine type: | Handheld Portable | Application: | Automotive Industry |
| Feature: | High Efficiency | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificazione: | Certification |
| Evidenziare: | Saldatore a punti di acciaio inossidabile dell'automobile,Saldatrice portatile 100KVA,saldatore a punti di acciaio inossidabile 380V |
||
Descrizione del prodotto

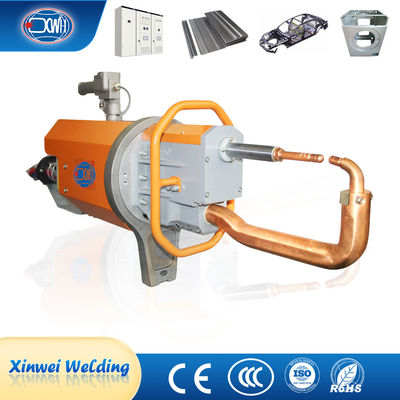

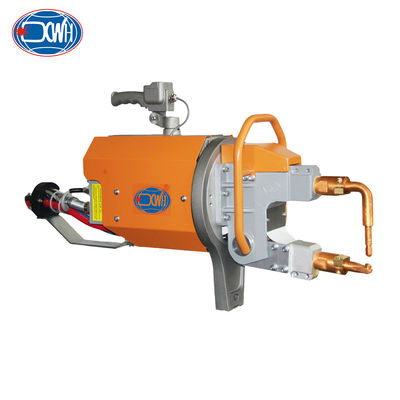

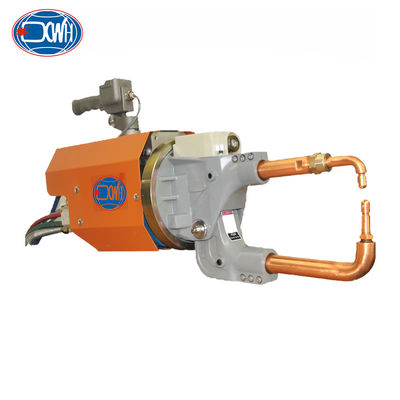

La macchina portatile di saldatura a punto adotta un design modulare, integrando trasformatori di saldatura, cilindri, valvole solenoidi, distributori di acqua e gas, anelli rotanti e barre di sospensione,sistemi di bilanciamentoIl circuito elettrico principale adotta un ingresso trifase AC 380V/50HZ,che passa attraverso il silicio controllabile nel regolatore e poi al trasformatoreDopo essere stata ridotta la tensione dal trasformatore, l'uscita secondaria è di bassa tensione (4.75-10V) e di grande corrente (12-20KA) tra gli elettrodi.Il regolatore regola l'angolo di conduzione del silicio controllabile per regolare la corrente di uscita del trasformatore per soddisfare i requisiti delle specifiche di saldatura.
| Articolo/modelli | Unità | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potenza a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente massima di cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensione di scarico secondaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| tensione a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distanza tra le braccia | MM | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Forza massima agli elettrodi | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Corso di lavoro | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.colpo | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Lunghezza massima del braccio | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornitura di aria compressa | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Spessore massimo della lamiera di acciaio tenero con braccio di lunghezza minima | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con braccia da 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| di lunghezza massima superiore a 600 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del filo trasversale | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caduta della pressione dell'acqua di raffreddamento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flusso di acqua di raffreddamento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* La distanza, l'angolo e la lunghezza del braccio di saldatura possono essere realizzati secondo le richieste del cliente.
Caratteristiche:
1) La pinza di saldatura della saldatrice portatile pesa circa 80 kg ed è facile da usare;
2) L'apparecchiatura può essere spostata liberamente per soddisfare le esigenze di diverse posizioni di saldatura; facile funzionamento
3) Il cavo di rilevamento è un cavo ad acqua e sospeso da un bilanciatore di molla, che lo rende facile da usare;
4) Il meccanismo di rotazione del disco rotante adotta cuscinetti a sfera, che sono flessibili nella rotazione e resistenti quasi senza usura.Il dispositivo di regolazione dell'equilibrio anteriore e posteriore e il dispositivo di blocco del freno sono facili e veloci da usare, sicuri e affidabili.
Applicazione:
La macchina di saldatura a punto portatile è ampiamente utilizzata nella produzione di automobili, manutenzione, elettrodomestici, porte e finestre, agricoltura,industria siderurgica edilizia e altre industrie metalmeccaniche.
Strutture generali
Armi a elettrodi multipli
Utilizzo e installazione
Immagini
