Dettagli:
|
| Product name: | Full Automatic Fire-proof Door Stationary Spot Welders | Welding Material: | Steel Copper Aluminum |
|---|---|---|---|
| Feature: | Stable Welding Current | Machine type: | Resistance Welding Machine |
| Application: | Industrial | MOQ: | 1 set |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Evidenziare: | macchina della saldatura a punti della rete metallica 220V,Saldatore a punti d'acciaio della porta del Plc |
||
Saldatura automatica con rete di fili di tubi 220V Saldatura a punto Saldatura a macchina Saldatore a porta in acciaio
Introduzione del prodotto
La macchina di saldatura stazionaria è personalizzata per porta a prova di fuoco.,il trasformatore di saldatura, il regolatore della macchina di saldatura, il regolatore PLC, il sistema di circuito dell'aria, il sistema di circuito dell'acqua di raffreddamento e altri componenti.
Parametri tecnici
| Modelli/oggetto | D(N) B--160 | D(N) B--200 | D(N) B-250 |
| Potenza nominale (KVA) | 160 | 200 | 250 |
| Input di potenza (V) | 3φAC 380V | 3φAC 380V | 3φAC 380V |
| Corrente di cortocircuito massima (KA) | 40 | 40 | 45 |
| Forza massima (N) | 6000 | 10000 | 15000 |
| Lunghezza dell'elettrodo ((MM) | 450 | 450 | 500 |
| Corso di lavoro ((MM) | 80 | 80 | 80 |
| Consumo di raffreddamento ((L/min) | 20 | 20 | 20 |
| Capacità di saldatura massima (MM) | 4.0+4.0 | 5.0+5.0 | 6.0+6.0 |
Vantaggi
1. struttura stabile della macchina verso l'alto e verso il basso degli elettrodi applicare la modalità di pressione con colpo assistente.
2Il trasformatore della saldatrice adotta la saldatrice a resistenza speciale, la fetta di acciaio al silicio è caratterizzata da un'elevata forza magnetica: l'interno è raffreddato con acqua;rapporto tra potenza e carico elevato.
3. Controllato da microcomputer e può salvare al massimo 16 serie di impostazioni di saldatura, che è abbastanza conveniente per diversi tipi di lamiere di saldatura.
4. Può essere ampiamente utilizzato in nocciole, perni, strumenti di traffico, articoli per la casa, automobili. E può essere saldato in acciaio a basso tenore di carbonio, acciaio inossidabile, acciaio rivestito, filo di metallo non ferroso, foglio, tubo, ecc.
Struttura
Componenti della macchina di saldatura:
La macchina di saldatura a forno è composta da un telaio, una piattaforma mobile del pezzo da lavorare, un meccanismo mobile della saldatrice, elettrodi superiori e inferiori, un trasformatore di saldatura,con una capacità di potenza superiore a 50 W, PLC controller, sistema di circuito dell'aria, sistema di circuito dell'acqua di raffreddamento e altri componenti.
Meccanismo di trasmissione pneumatica:
Quando per la saldatura viene utilizzata la saldatrice a portata di fuoco, l'abbassamento dell'elettrodo superiore e la pressione della saldatura sono realizzati dal meccanismo di trasmissione pneumatica,il meccanismo è composto da cilindro, pistone, barra guida, anello di tenuta, anello di tenuta, ecc.
Sistema di circuito d'aria:
Il sistema di circuito dell'aria è composto da valvola a sfera, filtro dell'aria, valvola riduttrice di pressione, atomizzatore di olio, valvola di aria elettromagnetica, cilindro, ecc.
Principio di funzionamento
Installazione del pezzo: il blocco di posizionamento posteriore e il blocco di posizionamento destro sono utilizzati come blocco di posizionamento di riferimento.Altri blocchi di posizionamento possono essere regolati vicino al pezzo da lavorareIl blocco di posizionamento laterale galleggiante attacca il telaio del pezzo e il pannello per evitare lo spostamento del punto di saldatura.(La vite di fissaggio manuale fissa il pezzo sul blocco di posizionamento laterale galleggiante).
Saldatura: dopo aver premuto l'interruttore di avvio (automatico), il programma controlla automaticamente l'azione dell'apparecchiatura per completare il prodotto fino a quando non viene premuto il pulsante di arresto.
Funzioni del sistema di controllo
Le funzioni specifiche sono le seguenti:
1.Il tempo di saldatura: può essere impostato per controllare con precisione il tempo di saldatura tramite IGBT, che fornisce le condizioni necessarie per la consistenza della saldatura.
2. La funzione di corrente costante: può realizzare la funzione di corrente costante attraverso il controllo di IGBT,che risolve il problema fondamentale che la saldatura di stoccaggio di energia ordinaria non può controllare la corrente di saldatura.
3. Impulsi di scarica multipli: hanno tre impulsi di saldatura: pre riscaldamento, saldatura e temperatura.
4Display della corrente di saldatura: dopo la saldatura è possibile visualizzare il valore effettivo e il valore di picco della corrente di saldatura.

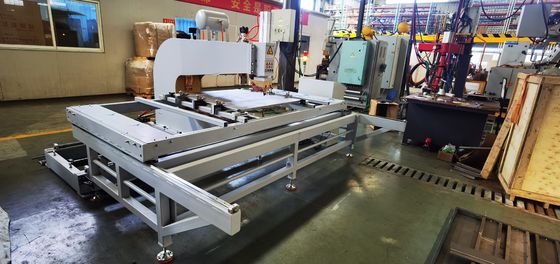

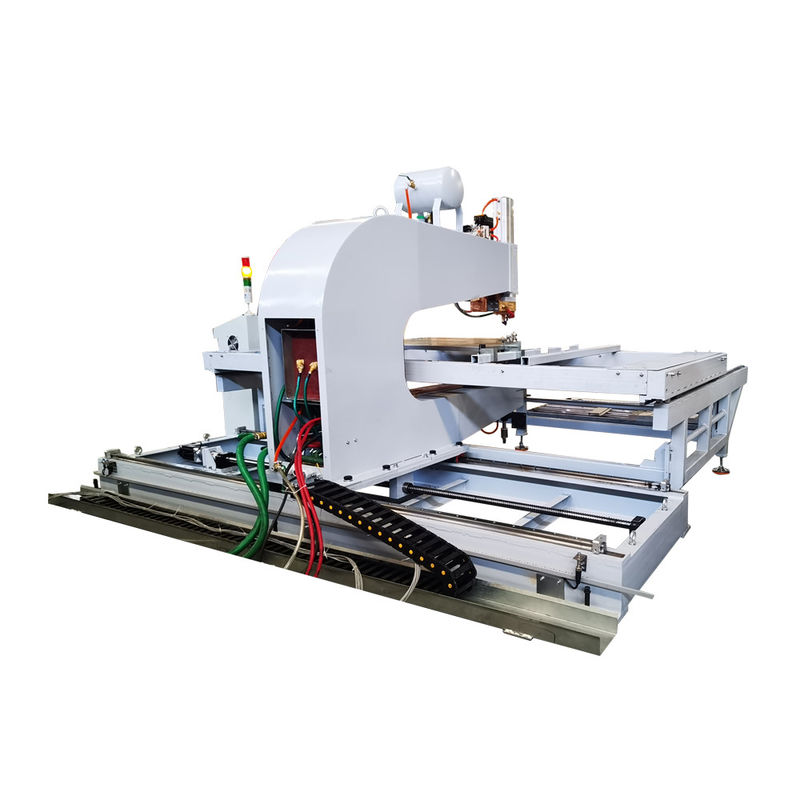

Immagini
Applicazione
