Dettagli:
|
| Product Name: | portable aluminum welder | Application: | Automobile Manufacturing |
|---|---|---|---|
| Function: | Hand Welder | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | Portable Welding |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Evidenziare: | Saldatore portatile del filo di acciaio piccolo,piccolo saldatore portatile 380V,Saldatore a punti portatile 0.5MPA |
||
Descrizione del prodotto

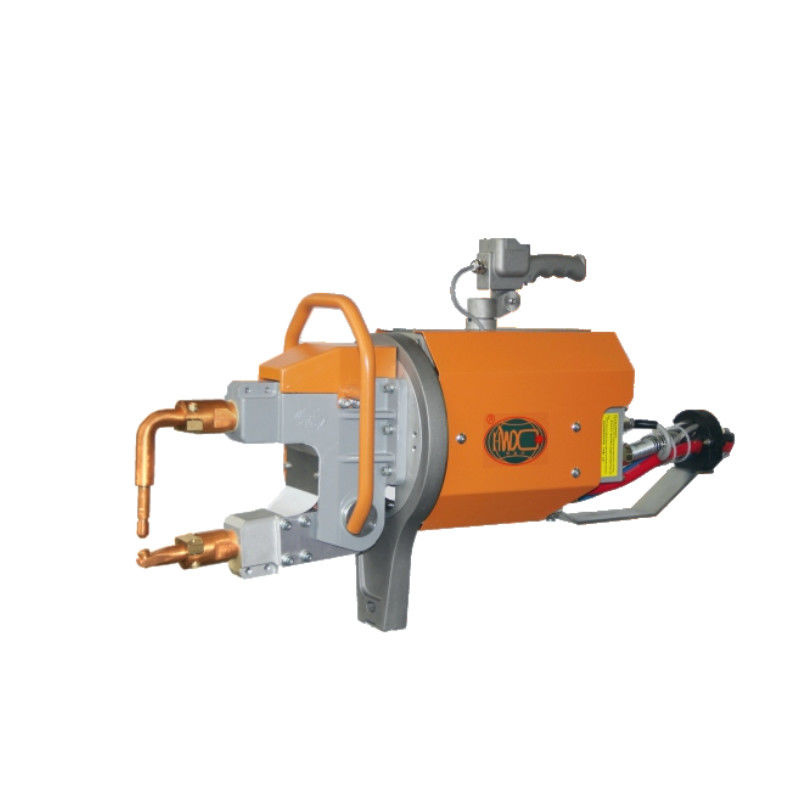

La saldatrice a punto portatile utilizza il calore di resistenza generato dalla corrente che scorre attraverso la saldatura come fonte di calore per la saldatura a pressione.Utilizzato principalmente per la saldatura a punto di parti in acciaio a basse emissioni di carbonio di strutture di lamiere sottili.
Le macchine di saldatura a punto portatili sono generalmente sospese in aria e collegate alle pinze di saldatura attraverso cavi flessibili.Le pinze di saldatura della macchina portatile di saldatura a punto hanno varie forme strutturali tra cui scegliere, quindi la saldatrice a punto portatile ha una forte adattabilità per pezzi di grande dimensione che sono scomodi da spostare, pezzi di forma complessa,o pezzi da lavorare che devono essere attaccati all'apparecchio per la saldatura a puntoNella saldatura a punti della carrozzeria delle automobili, il processo di saldatura a punti per grandi scatole di lamiera ha una vasta gamma di applicazioni ed è un'apparecchiatura di saldatura indispensabile.
| Articolo/modelli | Unità | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potenza al 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente massima di cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensione di scarico secondaria | V. | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| tensione a 50 Hz/60 Hz | V. | 380 | 380 | 380 | 380 | 380 | 380 |
| Distanza tra le braccia | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Forza massima agli elettrodi | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Corso di lavoro | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.corrente del cilindro | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Lunghezza massima del braccio | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Fornitura di aria compressa | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Spessore massimo della lamiera di acciaio tenero con braccio di lunghezza minima | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con braccia da 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| di lunghezza massima superiore a 600 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del filo trasversale | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caduta della pressione dell'acqua di raffreddamento | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Flusso di acqua di raffreddamento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* La distanza, l'angolo e la lunghezza del braccio di saldatura possono essere realizzati secondo le richieste del cliente.
Caratteristiche:
1La macchina può ruotare a 360° poiché il giradischi è configurato con cuscinetti.
2. pinze di saldatura personalizzate, il braccio di saldatura più lungo è 1300 mm e il più breve è 220 mm.
3La cassa della macchina di saldatura a punto integrata è realizzata in materiale di fusione a stiro in lega di alluminio ZL104 e prodotta da un centro di lavorazione.La sua lavorazione ad alta precisione e completamente automatica garantisce la consistenza del prodotto.
4A causa dell'elevata densità di corrente e dell'elevata temperatura del giunto di saldatura della saldatura,il controllo preciso del tempo di accensione da parte del regolatore della macchina di saldatura consente al giunto di saldatura di ottenere una dimensione di pepita riproducibile, che può adattarsi alla saldatura di più tipi di metalli e piastre di acciaio rivestite identici o diversi.
Principio di funzionamento
Il pezzo di lavoro è pressurizzato ed energizzato tra gli elettrodi superiore e inferiore, e ha una saldatura a resistenza.
Quando la resistenza della parte di saldatura è R (Ω), la corrente di saldatura è I (A) e la potenza sul tempo è t (sec), secondo la formula:la corrente I che il materiale metallico con un determinato valore di resistenza R attraversa entro un certo tempo t si riscalda a causa della resistenza, e il calore generato è Q. La corrente di resistenza del metallo viene utilizzata per riscaldare il metallo fuso, e quindi il metallo viene raffreddato, cristallizzato e collegato sotto pressione.Questo si chiama saldatura a resistenza.
Il braccio di saldatura può essere personalizzato
Visualizzazione della struttura del prodotto
Questa serie di macchine di saldatura è composta principalmente da trasformatore di saldatura, sistema di circuito di gas (presurizzazione), sistema di circuito d'acqua (raffreddamento), pinze di saldatura,controller di saldatura a resistenza e meccanismo di movimentoIn funzione della forma del pezzo da saldare e delle condizioni di funzionamento della macchina di saldatura, le pinze hanno forme strutturali diverse.
La saldatrice di tipo X è adatta per la saldatura sul piano orizzontale o vicino al piano orizzontale e la saldatrice di tipo C è adatta per la saldatura sul piano verticale o vicino al piano verticale.La forma delle pinze di saldatura può essere progettata in base alle esigenze dell'utente.
Utilizzo e installazione
Applicazione del prodotto
