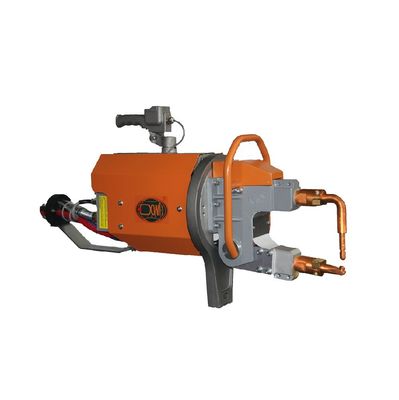

Dettagli:
|
| Product Name: | handheld sheet metal spot welder | Function: | Automobile Body Repair |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Efficient | Max. Welding Thickness: | 5+5 mm |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Evidenziare: | Saldatore della lamiera sottile 80KVA,Saldatore tenuto in mano della lamiera sottile,Saldatore a punti portatile 60KVA |
||
Descrizione del prodotto
La macchina di saldatura a proiezione a punto con inverter a media frequenza è un set di attrezzature di saldatura avanzate.I vantaggi delle macchine portatili di saldatura a punto utilizzate nell'industria automobilistica sono ancora più evidentiLa sua prestazione superiore è dovuta all'aumento della frequenza del suo trasformatore di saldatura da 50/60 Hz a 1000 Hz, che riduce notevolmente il peso del materiale del nucleo di ferro.il diodo raddrizzatore nel circuito secondario del trasformatore converte l'energia elettrica in corrente continua per la saldaturaQuesto può migliorare notevolmente il valore del coefficiente di induttanza del circuito secondario, che è un fattore importante che porta alla perdita di energia e può essere quasi ignorato nei circuiti di saldatura a corrente continua.riducendo al minimo i costi di produzione.
| Articolo/modelli | Unità | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potenza a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente massima di cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensione di scarico secondaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| tensione a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distanza tra le braccia | MM | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Forza massima agli elettrodi | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Corso di lavoro | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.colpo | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Lunghezza massima del braccio | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornitura di aria compressa | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Spessore massimo della lamiera di acciaio tenero con braccio di lunghezza minima | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con braccia da 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| di lunghezza massima superiore a 600 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del filo trasversale | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caduta della pressione dell'acqua di raffreddamento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flusso di acqua di raffreddamento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* La distanza, l'angolo e la lunghezza del braccio di saldatura possono essere realizzati secondo le richieste del cliente.
Caratteristiche:
1La pressione dell'elettrodo è ridotta e la durata dell'elettrodo è notevolmente migliorata.
2La saldatura a frequenza intermedia digitale consente di risparmiare oltre il 30% di energia e di ridurre notevolmente i costi energetici.
3Può essere utilizzato con una saldatrice a sospensione e pinze di saldatura integrate.
4Funzione di saldatura potente, fornendo dati di analisi e monitoraggio della qualità della saldatura.
5Adottare la tecnologia di saldatura a carico bilanciato a tre fasi e a frequenza intermedia, senza la necessità di aggiungere un gabinetto di compensazione della capacità.
6. progettazione modulare integrata, il sistema di controllo della saldatura ha prestazioni stabili, elevata affidabilità e basso tasso di guasto della saldatura
Applicazione: la macchina di saldatura a punto portatile è ampiamente utilizzata in automobili, motocicli, aviazione, componenti strutturali in lamiera, attrezzature mediche, macchinari industriali leggeri,elettrodomestici e altri settoriE può saldare lamiere di acciaio al carbonio, lamiere di acciaio rivestito, lamiere di acciaio inossidabile, lamiere di alluminio.
Configurazione della saldatrice
L'intera serie di apparecchiature comprende il regolatore di saldatura a resistenza del microcomputer, il motore principale, il braccio dell'elettrodo, il braccio di sollevamento, il cavo di alimentazione, il cavo di controllo, le parti di lavorazione della fonte d'aria, il bilanciatore, il tubo di ingresso,tubi di entrata e di uscita, ecc.

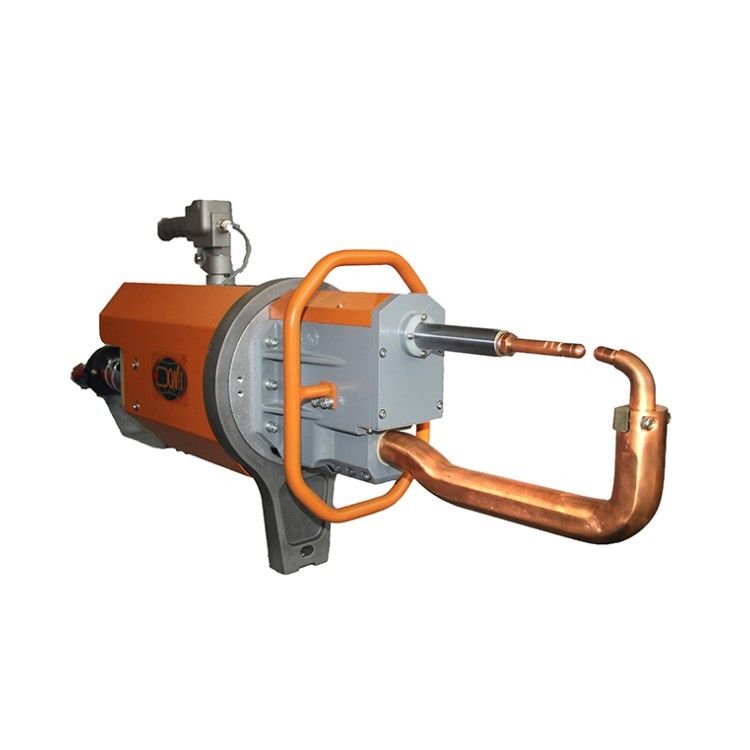

Armi di elettrodi multipli
Utilizzo e installazione
Balanciatore a molla
L'equilibratore a molla (di seguito denominato "equilibratore") è un tipo di utensile ausiliario appositamente utilizzato con utensili di funzionamento manuale appesi, particolarmente adatto per il funzionamento della linea di produzione,o una varietà di attrezzi della stazione sono pesanti, carico di lavoro elevato, lunghe ore di funzionamento.
Dopo aver appeso lo strumento con un bilanciere, il peso dello strumento e dei suoi dispositivi ausiliari viene bilanciato, consentendo all'operatore di operare lo strumento facilmente.,può muoversi su e giù purché l'operatore eserciti meno forza sull'utensile.
1Le caratteristiche strutturali uniche rendono facile l'operazione manuale pesante su e giù liberamente.
2Il tratto di lavoro massimo della molla di avvolgimento è di 1,5 metri e la bilancia è di circa 1,1 metri.
3. per la sicurezza, tutti i prodotti sono dotati di una corda di sicurezza in acciaio, in caso di guasto del gancio.
4. Quando la molla si rompe, il dispositivo di sicurezza blocca la ruota della torre, ma la ruota della torre deve ancora ruotare 1/4 ~ 1/2 giri.
5. il prodotto è dotato di una targa indicativa per regolare la capacità di carico del bilanciatore, in modo da regolare la capacità di carico del bilanciatore.
6. il prodotto è dotato di un dispositivo di sospensione delle ruote a torre, per facilitare la sostituzione degli utensili.
Applicazione del prodotto
