Dettagli:
|
| Product name: | Projection Spot Welding Machine | Application: | Welding Galvanized Sheet |
|---|---|---|---|
| Function: | Projection Welding | Machine type: | Projection Welding Machine |
| Keyword: | AC Welding Machine | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificazione: | CE |
| Evidenziare: | Macchine per saldatura a punto di fogli galvanizzati,Macchina di saldatura a punti di proiezione di foglie,Saldatura a proiezione di foglie a resistenza |
||

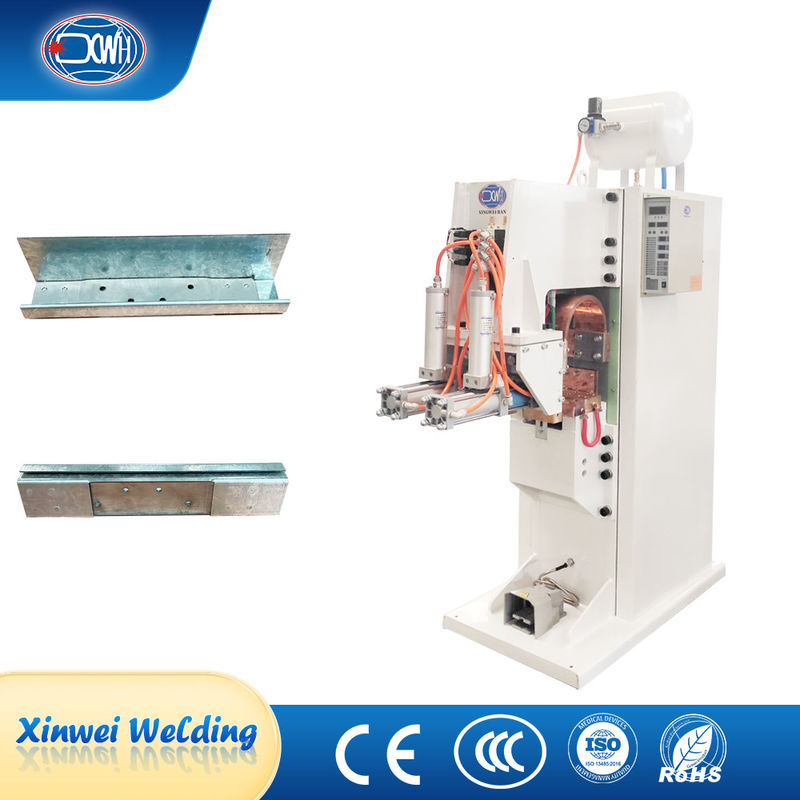

Saldatura stazionaria per fogli galvanizzati
Descrizione del prodotto
La macchina di saldatura a foglia di metallo è composta da componenti quali un telaio, una lamiera conduttiva, un meccanismo di movimento della testa di saldatura, componenti di elettrodi, un trasformatore di saldatura (frequenza di potenza),controller per macchine di saldatura, sistema di circuito dell'aria, sistema dell'acqua di raffreddamento, ecc.
Parametri tecnici
| Articolo/Modello | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potenza nominale al 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potenza primaria nominale | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltaggio secondario | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequenza nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente di cortocircuito massima | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Potenza di saldatura massima | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Gola | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce agli elettrodi | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Corso di lavoro | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo di acqua di raffreddamento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elettrodi | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armi | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Piastra di fissaggio di proiezione | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacità di saldatura Acciaio A3 | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
Vantaggi
1Il corpo è progettato per la resistenza agli urti, alla resistenza sismica e ad alta rigidità, ed è finemente lavorato per soddisfare l'installazione e la resistenza al carico di ciascun componente.Molte costole di rinforzo sono state saldate all'interno del telaio per garantire la rigidità dell'attrezzatura e la minima deformazione durante il processo di saldatura, garantendo la stabilità della saldatura e la sicurezza dell'uso manuale.
2L'elettrodo superiore è pressurizzato da una bombola a pressione gas-liquido, rendendo la regolazione della pressione conveniente e precisa.
3. Il serbatoio di riserva dedicato per le macchine di saldatura è utile per ridurre la fluttuazione della pressione di saldatura e garantire la stabilità della forza di saldatura;
4L'elettrodo superiore si muove orizzontalmente avanti e indietro, e la corsa di saldatura e la corsa di funzionamento del pezzo sono indipendenti, mentre l'elettrodo inferiore è fisso; Facile da usare.
Struttura del prodotto
Immagini
Applicazione
