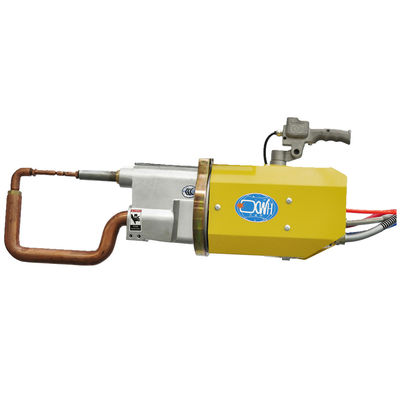

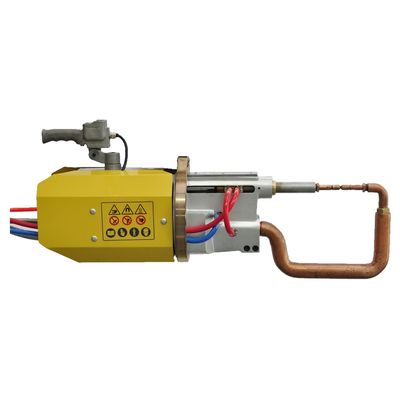

Dettagli:
|
| Product Name: | portable spot welding machine | Application: | Automotive spot welder |
|---|---|---|---|
| Type: | Manual Spot Welding | MOQ: | 1 Set |
| Max. Welding Thickness: | 5+5 mm | Feature: | High Efficiency |
| After Warranty Service: | Video technical support, Online support and Spare parts | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| Evidenziare: | SS Macchina portatile per saldatura a punti,Macchina di saldatura a punto portatile in alluminio,Saldatore a punti metallici da 380 V |
||
Descrizione del prodotto
La saldatura a punto portatile utilizza il metodo di saldatura a resistenza in cui le parti di saldatura sono assemblate in giunzioni a schiena e premute tra due elettrodi a colonna.e il metallo base viene fuso con calore di resistenza per formare giunti di saldatura.
| Articolo/modelli | Unità | DN2-31X | DN2-31C | DN2-40X | DN2-40C | DN2-63X | DN2-63C |
| potenza al 50% | KVA | 31 | 31 | 40 | 40 | 63 | 63 |
| Corrente massima di cortocircuito | KVA | 14 | 14 | 18 | 18 | 20 | 20 |
| Tensione di scarico secondaria | V. | 5.58 | 5.58 | 6.8 | 6.8 | 7.9 | 7.9 |
| tensione a 50 Hz/60 Hz | V. | 380 | 380 | 380 | 380 | 380 | 380 |
| Distanza tra le braccia | MM | 168-288 | 100 | 168-328 | 100 | 168-428 | 100 |
| Forza massima agli elettrodi | N | 3000 | 3000 | 3500 | 3000 | 3500 | 3000 |
| Corso di lavoro | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.corrente del cilindro | MM | 70 | 50 | 100 | 50 | 100 | 50 |
| Lunghezza massima del braccio | MM | 750 | 350 | 1000 | 450 | 1100 | 500 |
| Fornitura di aria compressa | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Spessore massimo della lamiera di acciaio tenero con braccio di lunghezza minima | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con braccia da 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| di lunghezza massima superiore a 600 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del filo trasversale | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caduta della pressione dell'acqua di raffreddamento | MPA | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 | 0.2-0.3 |
| Flusso di acqua di raffreddamento | L/MIN | 4 | 4 | 4 | 4 | 4 | 4 |
* La distanza, l'angolo e la lunghezza del braccio di saldatura possono essere realizzati secondo le richieste del cliente.
Caratteristiche:
1Peso leggero, facile da usare e risparmio di energia elettrica
2Struttura compatta e facile manutenzione
3Il giradischi è dotato di cuscinetti e ruota a 360°
4. pinze di saldatura personalizzate, il braccio di saldatura più lungo è 1300mm e il più breve è 220mm
5.Parte meno usurate e prestazioni ad alto costo
Principio di funzionamento
Il pezzo di lavoro è pressurizzato ed energizzato tra gli elettrodi superiore e inferiore, e ha una saldatura a resistenza.
Quando la resistenza della parte di saldatura è R (Ω), la corrente di saldatura è I (A) e la potenza sul tempo è t (sec), secondo la formula:la corrente I che il materiale metallico con un determinato valore di resistenza R attraversa entro un certo tempo t si riscalda a causa della resistenza, e il calore generato è Q. La corrente di resistenza del metallo viene utilizzata per riscaldare il metallo fuso, e quindi il metallo viene raffreddato, cristallizzato e collegato sotto pressione.Questo si chiama saldatura a resistenza.
Il braccio di saldatura può essere personalizzato
Pressione nel processo di saldatura
Il processo di lavoro principale di questa macchina di saldatura è composto da quattro procedure di base: pressurizzazione, saldatura, manutenzione e riposo, e possono essere aggiunte procedure aggiuntive se necessario.
Pressurizzazione: prima che il pezzo di lavoro inizi a saldare, allineare l'elettrodo con la posizione di saldatura, avviare l'interruttore di avvio della saldatura sul manico di funzionamento,aprire la valvola d'aria di lavoro della saldatrice, e l'aria compressa entra nel cilindro pressurizzante per spingere il braccio dell'elettrodo in movimento a muoversi attraverso il dispositivo di trasmissione meccanica,in modo che gli elettrodi superiore e inferiore stringere e premere il pezzo da lavoroQuesto processo si chiama "presurizzazione".I parametri di processo sono il tempo di pressurizzazione e la pressione dell'elettrodo (la pressione di sorgente d'aria appropriata è ottenuta regolando la valvola di regolazione della pressione).
