Dettagli:
|
| Product name: | Stainless Steel Spot Welder Machine | Application: | Sheet Metal Welding |
|---|---|---|---|
| Function: | Resistance Spot Welding | Machine type: | Pedal Welding Machine |
| Feature: | Projection Spot Welding | Welding Material: | Aluminum, Stainless Steel, metal steel |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificazione: | CE |
| Evidenziare: | Saldatrice di alluminio industriale dell'invertitore,Saldatore a punti di alluminio dell'invertitore,macchina della saldatura a punti 380v |
||

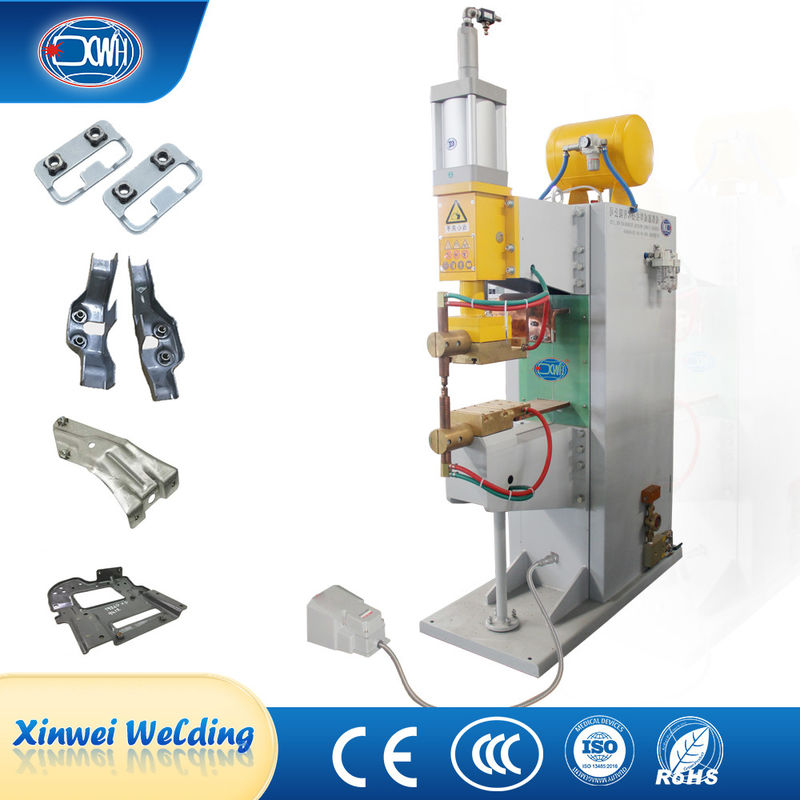

Saldatrice a punto per macchine di saldatura ad invertitore di alluminio industriali industriali
Descrizione del prodotto
Le macchine di saldatura a punto con proiezione a punto fisso della serie DTN sono utilizzate principalmente per la saldatura a punto di acciaio a basso tenore di carbonio, acciaio inossidabile e alcuni metalli non ferrosi;Saldatura a proiezione tra dadi o bulloni e piastreE la saldatura tra la rete di filo e la piastra.
Parametri tecnici
| Articolo/Modello | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potenza nominale al 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potenza primaria nominale | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltaggio secondario | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequenza nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente di cortocircuito massima | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Potenza di saldatura massima | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Gola | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce agli elettrodi | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Corso di lavoro | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo di acqua di raffreddamento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elettrodi | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armi | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Piastra di fissaggio di proiezione | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacità di saldatura Acciaio A3 | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
Vantaggi
1Il corpo della macchina stazionaria di saldatura a punto è fonduto dalla piastra di acciaio ispessita e il corpo è stabile.
2Gli elettrodi superiore e inferiore sono realizzati con materiali altamente conduttivi con pressione ausiliaria, che ha un buon effetto di saldatura e un'elevata efficienza.Il sistema interno di raffreddamento dell'acqua può ridurre la temperatura di saldatura.
3La saldatrice spot può memorizzare fino a 15 gruppi di modalità di saldatura, che possono soddisfare le esigenze di diversi pezzi da lavorare.
4. D(T)N serie saldatore a punto fisso può saldare piastra, dadi, barre d'acciaio, filo di metallo, ecc.
Struttura del prodotto
Ambiente e condizioni di lavoro:Acqua di raffreddamento
La macchina di saldatura deve utilizzare acqua di raffreddamento circolante, la cui qualità deve soddisfare le norme di acqua industriale e il cui flusso deve soddisfare le prescrizioni.
2La temperatura d'ingresso dell'acqua di raffreddamento deve essere compresa tra 5 e 30 °C; la pressione d'ingresso deve essere compresa tra 0,15 e 0,3 MPa.

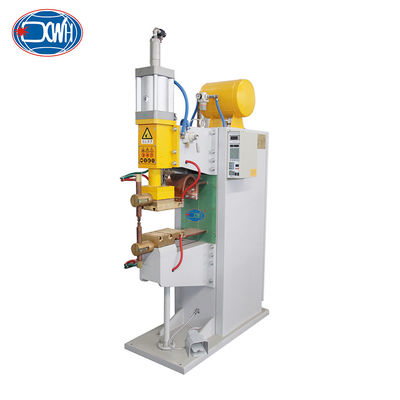

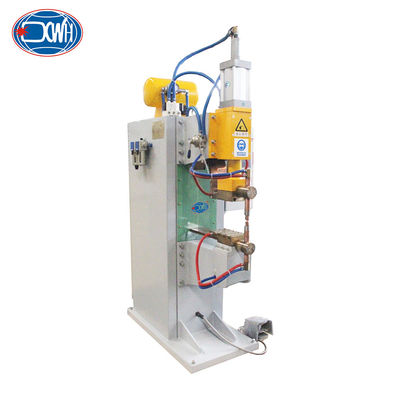

Immagini
