Dettagli:
|
| Product name: | Projection Welding Machine | Application: | Galvanized Sheet Welding Machine |
|---|---|---|---|
| Function: | Resistance Welding | Machine type: | Pedal Welding Machine |
| Feature: | High Efficiency | Welding Material: | Steel Copper Aluminum |
| Max. Welding Capacity: | 6+6mm | After Warranty Service: | Video technical support, Online support and Spare parts |
| After-sales Service Provided: | Free spare parts, Field installation, commissioning and training | Certificazione: | CE |
| Evidenziare: | Saldatura a punto orizzontale,Macchine per saldatura a punto di fogli galvanizzati,Macchine per saldatura a punti di proiezione galvanizzata |
||
Macchine per saldatura a punti di proiezione di fogli galvanizzati per saldatura orizzontale
Descrizione del prodotto
Principio di azione di saldatura della macchina di saldatura a foglia di metallo: premere il pulsante di avvio e l'azione dell'apparecchiatura verrà completata dal controller di saldatura senza intervento manuale.Fino al completamento del punto di saldatura. Ogni testa di saldatura completa la saldatura di proiezione di 4 punti di saldatura. Un totale di 8 sporgenze sono state saldate in un processo di fissaggio. Facile per garantire la qualità di saldatura di ogni punto di saldatura.La pressione di saldatura e la corrente di saldatura di ciascuna testa di saldatura sono regolabili in modo indipendente.
La direzione di movimento di ciascuna testa di saldatura è orizzontale e i punti di saldatura trasversali possono essere saldaturi.ottenere una saldatura efficiente quando l'installazione è scomodo.
Parametri tecnici
| Articolo/Modello | DN-40 | DN-63 | D(T) N-80 | D(T) N-100 | D(T) N-125 | D(T) N-160 | D(T) N-200 | |
| Potenza nominale al 50% | KVA | 40 | 63 | 80 | 100 | 125 | 160 | 200 |
| Potenza primaria nominale | V. | 380 | 380 | 380 | 380 | 380 | 380 | 380 |
| Voltaggio secondario | V. | 5.2 | 6.7 | 7.9 | 8.3 | 8.6 | 9.1 | 10.6 |
| Frequenza nominale | HZ | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 | 50/60 |
| Corrente di cortocircuito massima | CA | 14 | 15 | 16 | 18 | 20 | 28 | 34 |
| Potenza di saldatura massima | KVA | 62 | 86 | 170 | 280 | 300 | 330 | 410 |
| Gola | MM | 500 | 500 | 630 | 630 | 630 | 630 | 630 |
| Max.Froce agli elettrodi | N | 6000 | 6000 | 10000 | 10000 | 10000 | 12000 | 12000 |
| Corso di lavoro | MM | 20 | 20 | 30 | 40 | 40 | 50 | 50 |
| Consumo di acqua di raffreddamento 2,5 bar | L/min | 6 | 6 | 8 | 8 | 8 | 10 | 10 |
| Elettrodi | MM | Φ13*45 | Φ13*45 | Φ16*45 | Φ16*45 | Φ16*45 | Φ20*45 | Φ20*45 |
| Armi | MM | Φ50*150 | Φ50*150 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 | Φ80*220 |
| Piastra di fissaggio di proiezione | MM | 125*125 | 125*125 | 200*200 | 200*200 | 200*200 | 200*200 | 200*200 |
| Max.Capacità di saldatura Acciaio A3 | MM | 2.5+2.5 | 3+3 | 4+4 | 4.5 + 4.5 | 5+5 | 5+5 | 6+6 |
Vantaggi
1Il corpo è progettato per la resistenza agli urti, alla resistenza sismica e ad alta rigidità, ed è finemente lavorato per soddisfare l'installazione e la resistenza al carico di ciascun componente.Molte costole di rinforzo sono state saldate all'interno del telaio per garantire la rigidità dell'attrezzatura e la minima deformazione durante il processo di saldatura, garantendo la stabilità della saldatura e la sicurezza dell'uso manuale.
2L'elettrodo superiore è pressurizzato da una bombola a pressione gas-liquido, rendendo la regolazione della pressione conveniente e precisa.
3. Il serbatoio di riserva dedicato per le macchine di saldatura è utile per ridurre la fluttuazione della pressione di saldatura e garantire la stabilità della forza di saldatura;
4L'elettrodo superiore si muove orizzontalmente avanti e indietro, e la corsa di saldatura e la corsa di funzionamento del pezzo sono indipendenti, mentre l'elettrodo inferiore è fisso; Facile da usare.

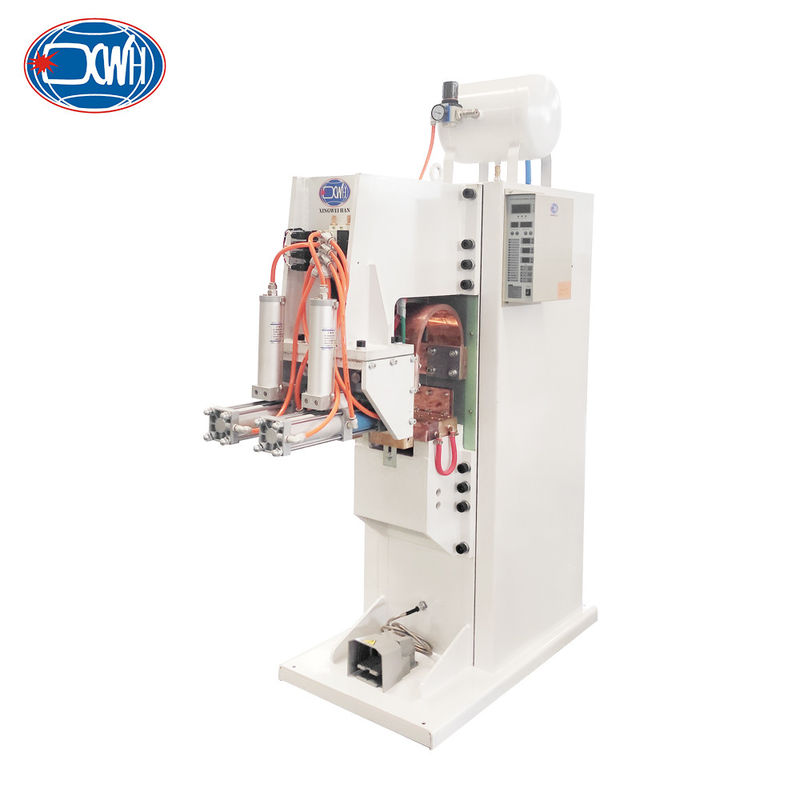

Struttura del prodotto

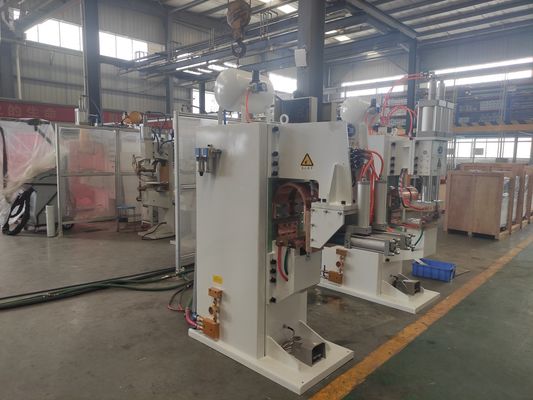

Immagini
Applicazione
