Dettagli:
|
| Product Name: | portable welding machine 220v | Function: | Spot Weldinng |
|---|---|---|---|
| Rated Capacity: | 60KVA, 80KVA, 100KVA, | Machine type: | Resistance Welding Machine |
| Feature: | Easy Operation | Max. Welding Thickness: | 5+5 mm |
| Rated Duty Cycle: | 50% | Weight (KG): | 60KG |
| Evidenziare: | Saldatore di alluminio portatile del punto,saldatore di alluminio portatile 220v,Macchina portatile della saldatura a punti 1KHZ |
||

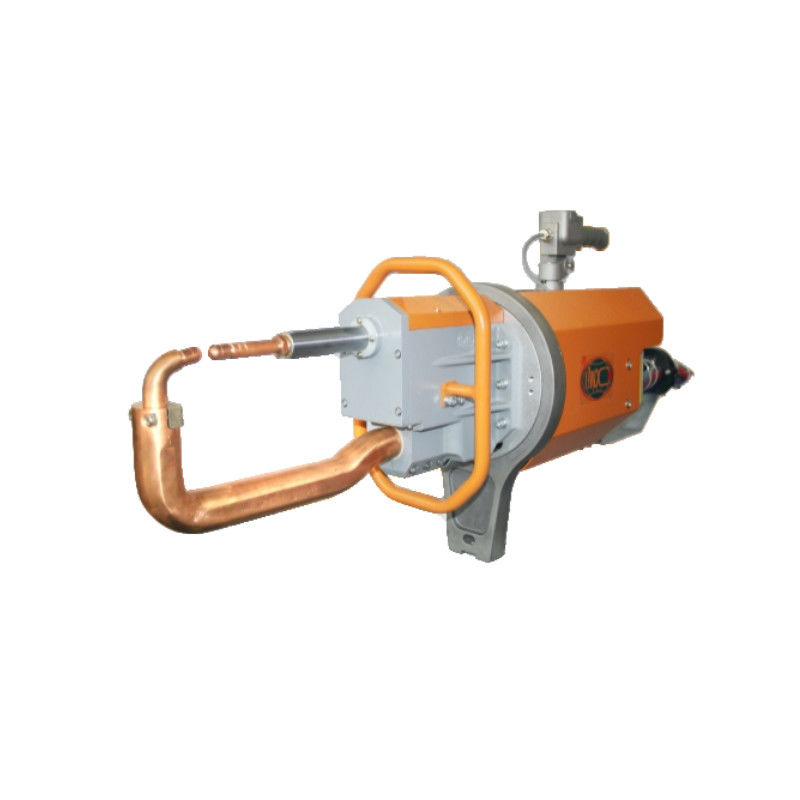

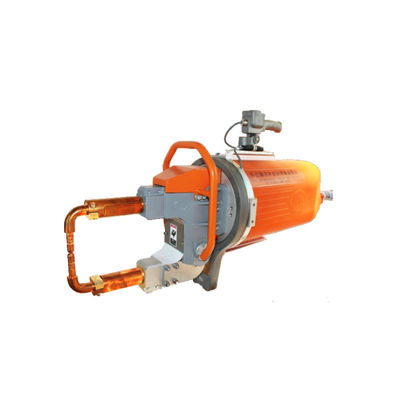

Descrizione del prodotto
La macchina portatile per la saldatura a punto adotta un design modulare, integrando dispositivi pertinenti quali trasformatori di saldatura, bombole d'aria, valvole elettromagnetiche, distributori di acqua e gas,di larghezza superiore a 50 mmIl circuito elettrico principale utilizza un ingresso trifase AC 380V/50HZ.la corrente alternata a tre fasi diventa corrente continua attraverso un circuito di rettifica, e poi passa attraverso un circuito di inverter composto da dispositivi di commutazione di potenza (IGBT) per diventare uscita di onda quadrata AC a frequenza intermedia 1KHZ. Dopo essere stato ridotto da un trasformatore,l'alimentazione AC trifase viene rettificata in alimentazione DC all'elettrodo per la saldatura del pezzo da lavorareIl regolatore dell'inverter a frequenza intermedia utilizza il feedback di corrente e la modulazione della larghezza dell'impulso (PWM) per ottenere una corrente di uscita stabile per soddisfare i requisiti delle specifiche di saldatura.
| Articolo/modelli | Unità | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potenza a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente massima di cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensione di scarico secondaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| tensione a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distanza tra le braccia | MM | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Forza massima agli elettrodi | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Corso di lavoro | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.colpo | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Lunghezza massima del braccio | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornitura di aria compressa | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Spessore massimo della lamiera di acciaio tenero con braccio di lunghezza minima | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con braccia da 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| di lunghezza massima superiore a 600 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del filo trasversale | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caduta della pressione dell'acqua di raffreddamento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flusso di acqua di raffreddamento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* La distanza, l'angolo e la lunghezza del braccio di saldatura possono essere realizzati secondo le richieste del cliente.
Caratteristiche:
1Input di potenza trifase, alta frequenza di funzionamento, bassa perdita del trasformatore e notevole effetto di risparmio energetico
2. Il trasformatore può essere fino a 300kva, il trasformatore tubo secondario marca è ABB
3. può saldare piastre ad alta resistenza, alluminio, metallo galvanizzato e altri materiali, con un buon effetto di saldatura
4La corrente di saldatura è di corrente continua, con elevata precisione di controllo, corrente di uscita stabile, bassa induttanza e pochi spruzzi
5Il guscio di plastica completamente chiuso è più sicuro.
6Il controller può controllare due pinze di saldatura
7. autoadattabile allo spessore della piastra del pezzo
Applicazione:
La macchina di saldatura a punto portatile è ampiamente utilizzata in automobili, motocicli, aviazione, componenti strutturali in lamiera, attrezzature mediche, macchinari industriali leggeri,elettrodomestici e altri settoriE può saldare lamiere di acciaio al carbonio, lamiere di acciaio rivestito, lamiere di acciaio inossidabile, lamiere di alluminio.
Strutture generali
Armi di elettrodi multipli
Utilizzo e installazione
Applicazione del prodotto
