Dettagli:
|
| Product Name: | Portable Handheld Welding Machine | Function: | Metal Spot Welding Machine |
|---|---|---|---|
| Machine type: | Resistance DC Welding Machine | Application: | Car Industry |
| Feature: | High Frequency Inverter DC Output | Max. Welding Thickness: | 5+5 mm |
| Rated Capacity: | 60KVA, 80KVA, 100KVA | After-sales Service Provided: | Free spare parts, Field installation, commissioning and training |
| After Warranty Service: | Video technical support, Online support and Spare parts | Certificazione: | Certification |
| Evidenziare: | Saldatrice tenuta in mano portatile,Macchina tenuta in mano della saldatura a punti degli ss,Macchina portatile della saldatura a punti 100KVA |
||

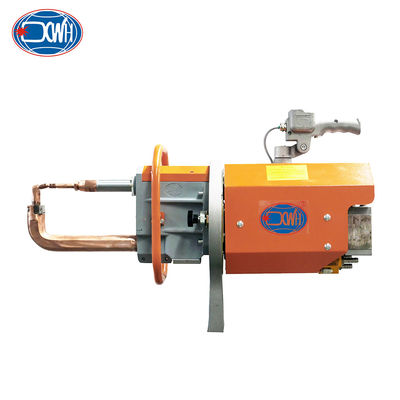

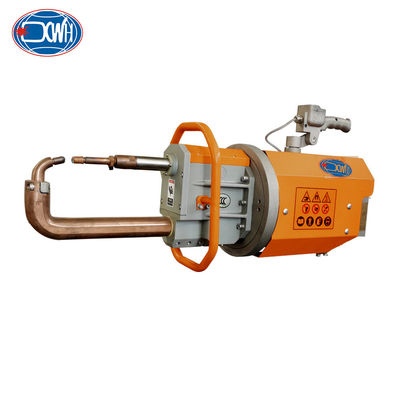

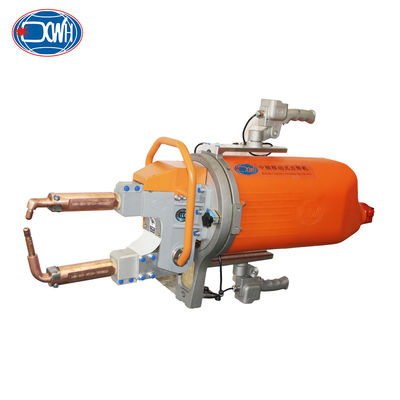

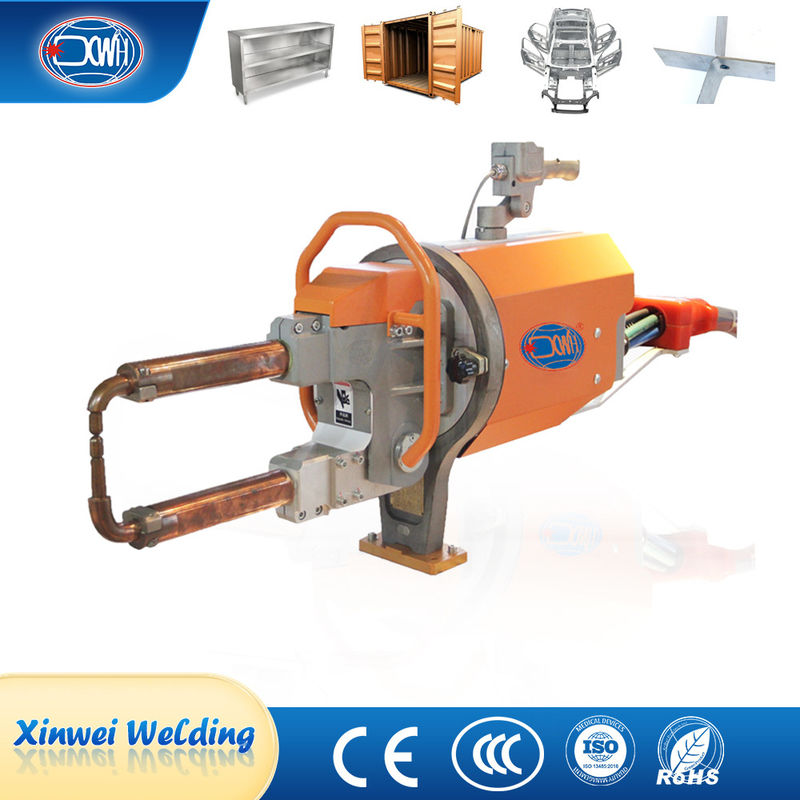

Descrizione del prodotto
La macchina portatile di saldatura a punto integra dispositivi correlati quali trasformatori di saldatura, cilindri, valvole solenoidi, distributori di acqua e gas, anelli rotanti e barre di sospensione, sistemi di bilanciamento,e maniglie di controllo. Regolando la dimensione del tiristor (IGBT) tramite un regolatore, la corrente di uscita del trasformatore può essere regolata per soddisfare i requisiti delle specifiche di saldatura.
| Articolo/modelli | Unità | DN2-60X | DN2-60C | DN2-80X | DN2-80C | DN2-100X | DN2-100C |
| potenza a 50 | KVA | 60 | 60 | 80 | 80 | 100 | 100 |
| Corrente massima di cortocircuito | KVA | 10 | 10 | 12 | 12 | 14 | 14 |
| Tensione di scarico secondaria | V. | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 | 8.9 |
| tensione a 50 Hz/60 Hz | V. | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 | 3φ380 |
| Distanza tra le braccia | MM | 120-280 | 100-300 | 120-128 | 100-300 | 120-280 | 100-300 |
| Forza massima agli elettrodi | N | 3500 | 3500 | 3500 | 3500 | 3500 | 3500 |
| Corso di lavoro | MM | 15-45 | 15-25 | 15-45 | 15-25 | 15-45 | 15-25 |
| Max.colpo | MM | 50-120 | 60/100/140 | 50-120 | 60/100/140 | 50-120 | 60/100/140 |
| Lunghezza massima del braccio | MM | 500 | 500 | 600 | 500 | 600 | 500 |
| Fornitura di aria compressa | MPA | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 | 0.5 |
| Spessore massimo della lamiera di acciaio tenero con braccio di lunghezza minima | MM | 3+3 | 3+3 | 4+4 | 4+4 | 5+5 | 5+5 |
| Con braccia da 500 mm | MM | 2+2 | 2+2 | 3+3 | 3+3 | 3+3 | 3+3 |
| di lunghezza massima superiore a 600 mm | MM | 1.2+1.2 | 1.2+1.2 | 2+2 | 1.8+1.8 | 2.0+2.0 | 2.0+2.0 |
| Massimo del filo trasversale | MM | 14+14 | 14+14 | 16+16 | 16+16 | 20+20 | 20+20 |
| Caduta della pressione dell'acqua di raffreddamento | MPA | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 | 0.05 |
| Flusso di acqua di raffreddamento | L/MIN | 8 | 8 | 8 | 8 | 8 | 8 |
* La distanza, l'angolo e la lunghezza del braccio di saldatura possono essere realizzati secondo le richieste del cliente.
Caratteristiche:
1) Le spruzze nel processo di saldatura sono notevolmente ridotte, migliorando la qualità della saldatura e purificando l'ambiente di saldatura.
2) Progettazione modulare integrata, il sistema di controllo della saldatura ha prestazioni stabili, elevata affidabilità e basso tasso di guasto della saldatura.
3) Il trasformatore adotta il tipo a media frequenza, che soddisfa gli standard internazionali.dotato di funzione di protezione dal surriscaldamento, elevata efficienza, bassa perdita magnetica, alta potenza di uscita e elevato tasso di utilizzo della rete.
4) Adottare una valvola proporzionale per controllare la pressione del cilindro della pinza di saldatura, garantendo un controllo preciso.
5) ampiamente utilizzato nella saldatura di piastre ad alta resistenza, alluminio, metallo galvanizzato e altri materiali metallici.
Applicazione:
La macchina di saldatura a punto portatile è ampiamente utilizzata nella produzione di automobili, manutenzione, elettrodomestici, porte e finestre, agricoltura,industria siderurgica edilizia e altre industrie metalmeccaniche.
Principio di saldatura della saldatura a resistenza elettrica
La saldatura viene premuta tra due elettrodi a colonna e riscaldata con l'elettricità, in modo che la saldatura si scioglie al contatto e forma una pepita.la saldatura viene solidificata e cristallizzata sotto pressione per formare un punto di saldatura densoLa saldatura a punti è adatta per la saldatura di piastre sottili (lap) e barre d'acciaio. È ampiamente utilizzata nella produzione di automobili, aerei, elettronica, strumenti e beni di prima necessità.
Processo di saldatura
Il processo di lavoro principale della saldatrice a punto portatile è composto da quattro procedure di base: pressurizzazione, saldatura, manutenzione e riposo, e se necessario possono essere aggiunte procedure aggiuntive.
Strutture generali
Armi a elettrodi multipli
Utilizzo e installazione
Immagini
